        《江汉古建民居勘测设计图集》选(七)仙居河湿地公园宣教馆设计·钟家大院
                                   李勋明

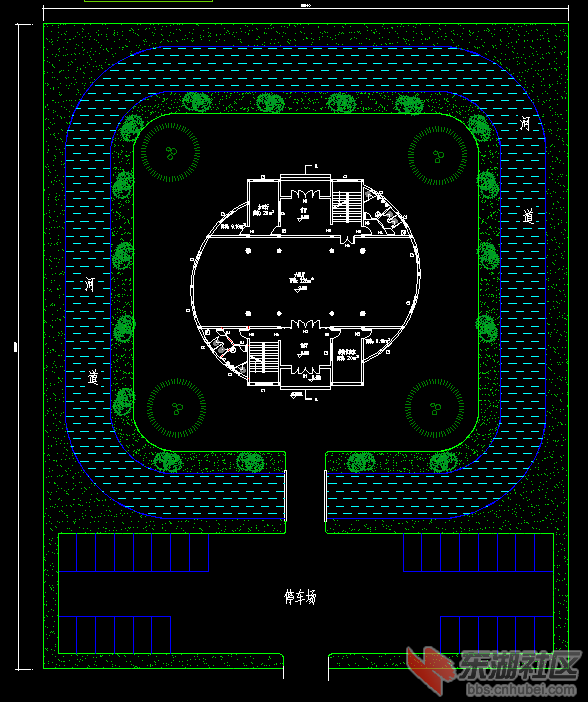

  荆门城北仙居乡是一个多山寨多泉流的三乡,故将宣教育中心设计为城堡式的建筑,选址在南河水库前渡槽下,建筑平面设计为两个太极阴阳鱼前后错位组成,形状似寨亦堡,建筑风格充分融入了仙居地区的山水人文。

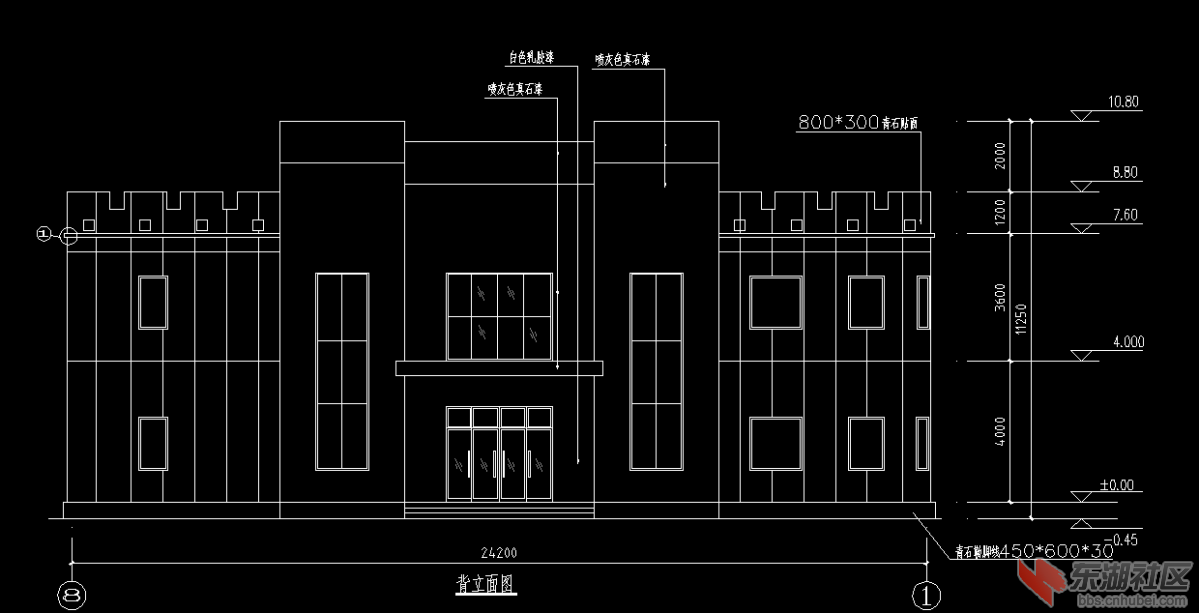

  该建筑为生态展馆与矿山村委会共用建筑,故建筑设前后两个出入口。前入口为展馆大门,后入口为矿山村办公区,计二层,第一层主要为展馆。第二层办公、会议、接待区,两个功能区既可独立使用,也可共使用。
  开始设计的第一方案占地1100多平方,造价为300余万元,非常大气。后来因造价必须控制在90万左右,占地也不能超过450平方,只好改小到现在效果图样子了!可是付了设计费却没用其方案,颇为遗憾,……!

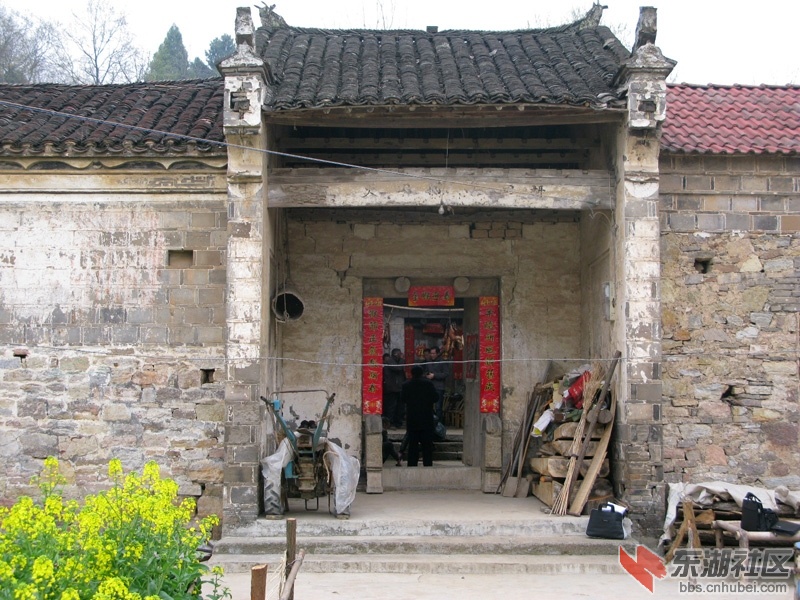

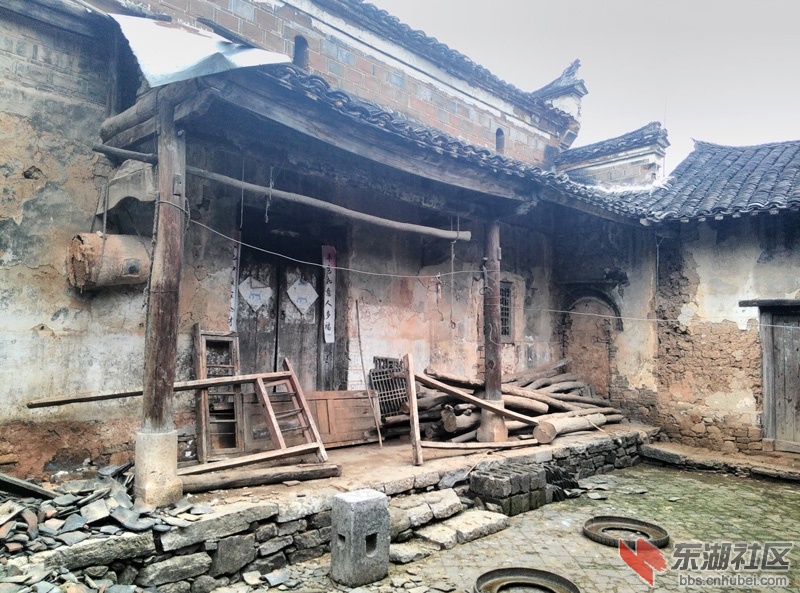

钟家大院

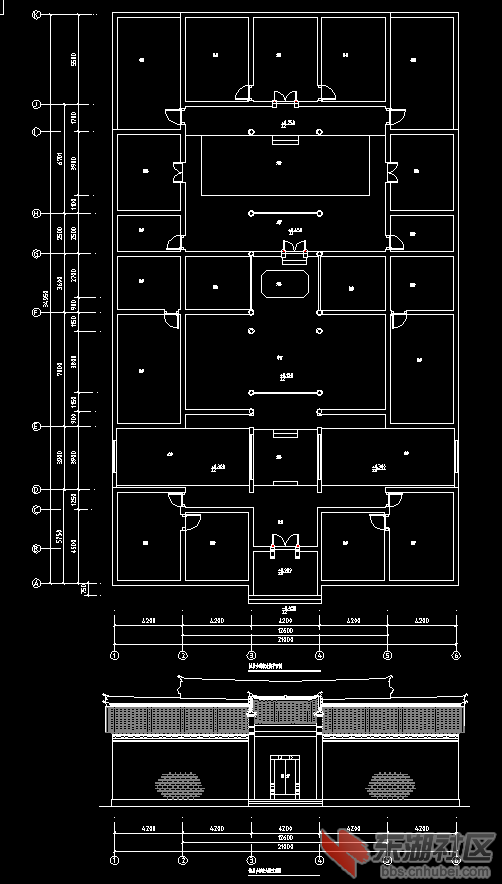

钟家大院位于仙居乡双泉村七组,建筑坐甲子向庚午(350度--170度),原为三套四合院组成,现存主屋五楹四进,中轴七道门错位,层层向上,充分代表了本土民居建筑艺术。该宅面宽21米,深35米,分前厅、中厅、后厅、后堂,占地面积735平米。
前楹深4.5米,大门为凹槽,深2.85米,宽4.2米。后廊深1.5米,前檐高4.7米,后檐高4.25米,屋面宽6.95米,脊高6.25米。
第一天井深3.9米,宽21米。
二楹深6.1米,前廊深0.9米,后廊深0.9米,前檐高3.95米,  后檐高3.8米,屋面宽8.43米,脊高5.9米。
第二天井深1.65米,宽2.87米。左右厢房深4.2米,宽3.6米,廊深0.9米,前檐高3.8米,脊高5.2米。
二楹深2.5米,前廊深1.05米,后廊深1.1米,前檐高3.98米,后檐高3.95米,屋面宽4.85米,脊高5.48米。
第三天井深3.7米,宽10.3米。左右厢房深4.2米,宽5米,廊深1.15米,前檐高3.8米,脊高5.22米。
后楹深5.5米,前廊深1.7米,一檐高3米,二檐高5.1米,后檐高4.43米,屋面宽6.88米,脊高6.53米。
钟家大院现住户为钟守龙,据他介绍,钟家大院始建于同治三年,原有房屋116间,始祖钟虎城,传钟守龙已是第五代。据说钟虎城官到巡抚。在家乡建有多处宅院,该屋是其中一栋。

大泽不盈永恒,圣人不积守义。大道至简,我道不孤。我爱我土,我谈我土,相约的人你在何方,曾经的梦谁与我共?
