一想到无线充电！那iPhone5一定让大家失望了，苹果会告诉你，其实你并不需要无线充电(对他们来说增加成本啊)，对我们来说少了些许乐趣和装逼的点~ 即使是这样伟大的极客们还是可以实现iPhone(iPhone4/iPhone4S)无线充电滴！俗话说技术宅改变世界，那我们先来改变iPhone。
Palm的点金石无线充电器是我们要用到的主要配件。
准备材料和工具：

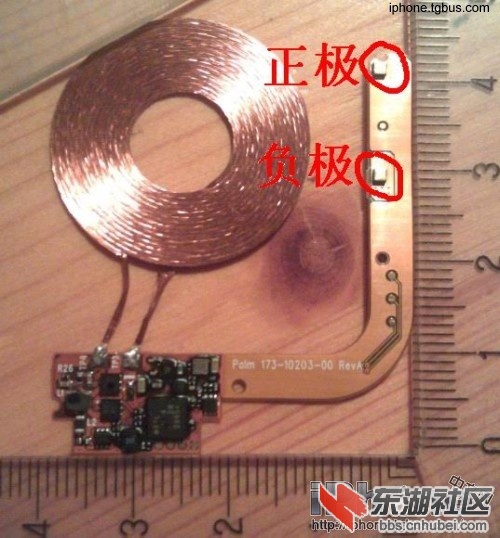

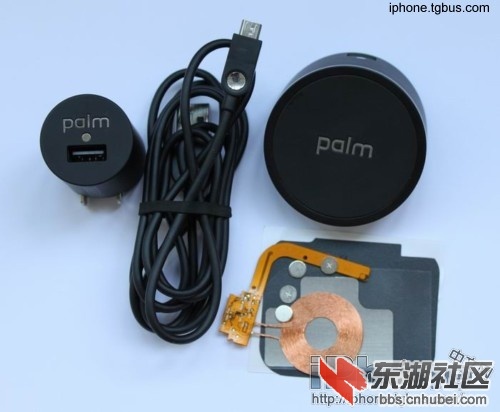

1、Palm的点金石无线充电器套件：
充电器、充电底座、充电线、拆机线圈、固定铁片(4个)、贴片2张
2、iPhone4无线充电改装套件：
干簧管、接好线的尾插、iPhone4后盖、iPhone4后盖玻璃
3、一些导线
4、电烙铁、焊锡、松香等 点金石无线充电套件 线圈安装配件
干簧管 苹果要充电，需要短接DATA+和DATA-，要用到这个小东西。它非常小，直径只有1.8MM，玻璃管长度是5MM。可以找个靠近电池盖空的地方装好，后面会有提到。
iPhone4/iPhone4S无线充电改装步骤：

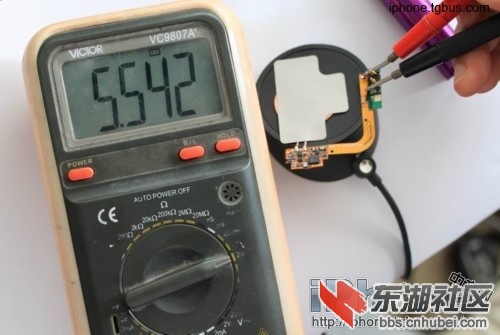

如果你有万用表可以先测测充电线圈好使不好使，电压够不够，下图这个充电时正常的。

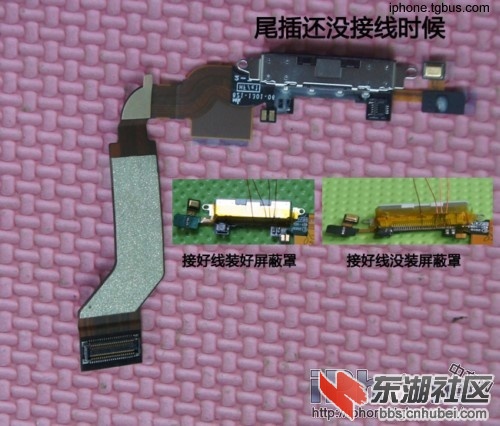

下图这个是尾插排线的接好线的样子，动手能力很强的可以自己买线自己接，否则还是网上购买现成套装比较保险。购买的尾插已经帮焊好线，方便改装，焊接好后，已经用高温胶做了绝缘处理。 尾插接线示意图
尾插上的线已经帮焊好，相关的这四个脚的定义，在16和23接上电压后，是不会充电的，要短接25和27脚.这时候要用干簧管了，因为短接数据+和-，一直短接以后，插数据线是无法连接上电脑的，干簧管就是处理这个矛盾的(充电时，手机放在点金石上，干簧管接通，短接数据+和-，拿下来插电脑时，干簧管断开，不影响数据连接)。
在这里我们买到带接好线的尾插排线的iPhone4无线充改装电套装(iPhone4S换个背壳也通用)，不过干簧管要自己接。
1：我们买到的iPhone4后盖玻璃片和卡扣没粘到一起，方便安装线圈DIY时切割后盖，不会弄花玻璃片，改装好后，撕掉下面不干胶上的黄纸把右边的玻璃粘上去就可以了，不会影响外观。
2： 分离的后盖支架需要DIY成如上样子，定位也简单，把此盖放到点金石上，然后放上那四个定位铁片，铁片在点金石的吸引下，会自动找到合适的位置。然后调整好后盖，让四个铁片分面比较平衡些，找个笔，把铁片的位置画下来，再挖空，线圈位置大概在四个定位铁片中间就OK。装好如下图。
3：然后就是安装尾插排线，这部分内容涉及到拆解iPhone，iFix网站有相关教程这里就不介绍这么详细了。

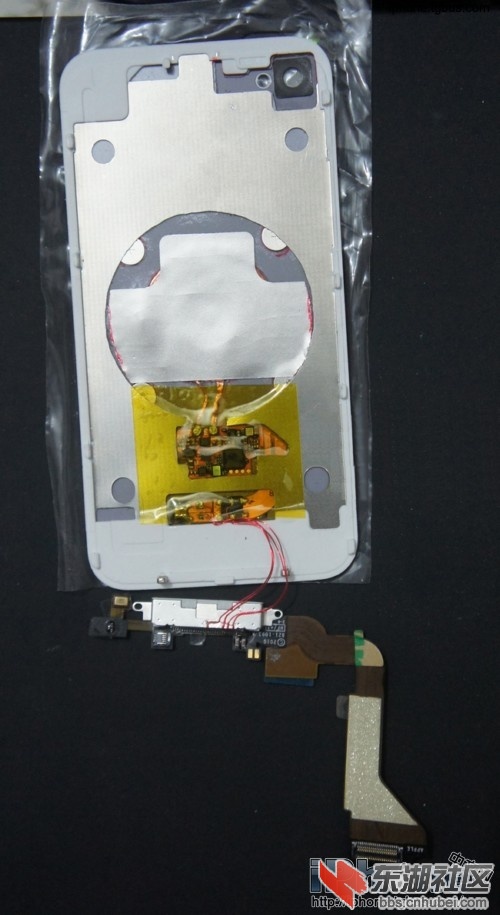

装完尾插排线，接下来要把我们上面做好的后盖用线接到尾插排线上。
看到上图中还要注意接到干簧管，最新改进版，已经去除干簧管，不需要再为干簧管的位置而苦恼了，直接安装即可。
上图中是更完善的傻瓜套件，只需要将尾插排线替换上iPhone装上后盖，体验无线充电。

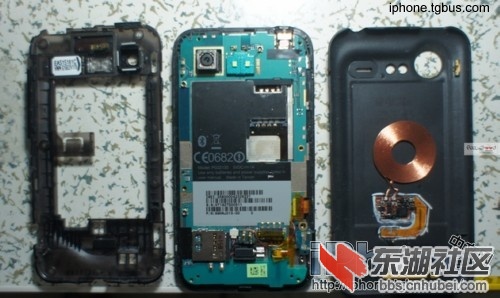

下图是其他手机改装案例，不仅是手机只要你想到的设备，在供电负荷允许的情况下都可以这样改装。 其实无线充电并不是那么难，只要你肯动手你就可以拥有！ |
